빠른 세부 정보:

지불 및 배송 조건:

1. 사양

(1) 기술적인 매개변수

차원 도표: H×여×NS: 648×368×187mm

2. 소개

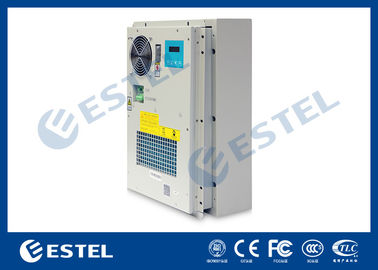

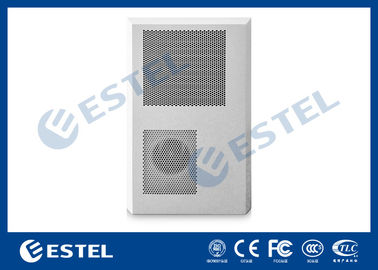

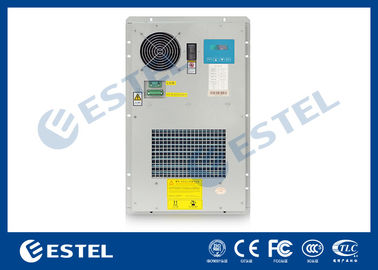

TC06-60ZEH/01 가변 주파수 캐비닛 에어컨은 압축기로 능동적으로 냉각되며 캐비닛 내부의 열을 외부로 제거합니다.또한 팬 사용으로 인한 문제를 방지하여 캐비닛 외부의 먼지와 열을 유지할 수 있습니다.내부 캐비닛은 전자 장비의 안정성을 효과적으로 보장하고 전체 시스템의 신뢰성을 향상시키는 전기 부품의 이상적인 온도(30°C)로 유지될 수 있습니다.

DC48V 가변 주파수 에어컨은 실외 통신 캐비닛, 배터리 캐비닛, 전기 캐비닛 및 산업 제어 캐비닛 등에 널리 사용할 수 있습니다.

3. 특징

• 강한 적응력
• 높은 지능
• 높은 정확도
• 높은 신뢰성
• 작은 소음
• 낮은 에너지 소비
• 4방향 스위칭 값 감지 기능 포함
• 원웨이 룸 에어컨 제어로
• 넓은 입력 전압 범위: 48VDC±15%
• 무접점 경보 출력 포함

4. 시스템 원리도

도표 1: 시스템 원리 도표

5. 전기 배선도

그림 3: 배선도

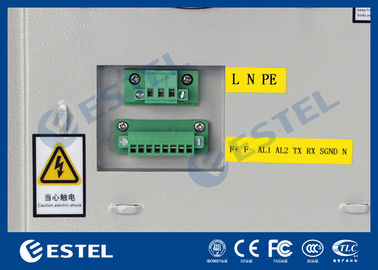

배선 포트:

0V -48V: 전원 입력(전압 입력: 48VDC±15%)

F+ F- : 직접 환기 출력

알1 알2: 일반 경보 출력

A+ B- SGND: RS485 통신 인터페이스

N: 연결되지 않은 핀

6. 제어반

TC06-60ZEH/01 컨트롤러는 범용 지능형 컨트롤러 유형입니다.고도로 통합된 STC 단일 칩 마이크로컴퓨터에 의해 제어됩니다.그것은 자동 온도 조절 캐비닛 에어컨의 작동 및 수소 배출을 지능적으로 제어할 수 있으며 통신실 에어컨을 제어할 수 있습니다.그것은 다음과 같은 기능을 가지고 있습니다: 오류 자가 진단, 전원 켜기 자가 시작, 다른 이유로 인한 예기치 않은 오류 후 재시작.

컨트롤러는 통신 캐비닛, 중소 규모 통신 룸, UPS 룸, 실외 기지국 룸 등에 널리 사용되는 완벽한 성능, 쉽고 빠른 설치 및 설정이 특징입니다.

7. 메인보드 배선도

JD1: 주 전원 공급 장치 입력(DC48V);

JD2: 가열 제어 출력;

JD4: 팬 제어 포트:

1-48V;2- 내부 팬 제어;3- 내부 팬 피드백;

4- 외부 팬 제어;5- 외부 팬 피드백;6-0V.

JD5: 직접 환기(수소 배출) 출력 포트(48V);

JD6: DC 압축기 제어 포트:

압축기 제어반 제어 포트와 연결됩니다.방향에 유의하시기 바랍니다.

JD7: 경보 출력 포트:

1, 2: 일반 경보 출력 무전압 접점;

3, 4: 에어컨 시스템 경보 출력.

JD8:

1, 2: 원격 제어 접점 입력;

3, 4: 작동 상태 출력 무전압 접점;

JD9: 통신 포트:

1: RXD(또는 485A+);2: TXD(또는 RS485B-);3: SGND;

JD10: 4개의 DI 입력과 연결됩니다.

8. 포장 및 배송

우리의 배달 에이전트

상품은 해상, 항공, 택배, 육로, 기차 등으로 운송할 수 있습니다.

다음 배달 대리인 외에도 우리가 당신을 위해 할 필요가 있는 경우 중국에서 가장 저렴한 가격으로 배달 대리인을 찾을 수도 있습니다.
