19인치 랙 마운트 환경 모니터링 시스템

19인치 랙 마운트 환경 모니터링 시스템 모델 FSU1000

1제품 매개 변수

크기: W 440 mm * D 200 mm * 4 4 mm (19 인치, 1 u)

정확성: DC 전압 ± 0.5%

작동 전압: DC36-72V 또는 AC90-264V

명산 전력: 5W (외부 전력 공급을 제외한 전체 기계 전력 소비) 운영 환경 온도:-20 °C-55 °C

보관 및 운송 온도:-40 °C-70 °C

상대 습도: 90% (40 °C ± 2 °C)

고도: 0-3000 M 측정

2환경 모니터링 시스템 제품 프로파일

환경 모니터링 유닛 (Environment Monitoring Unit) 은 UPS 모니터링 및 확장 전원 환경을 통합하는 통합 네트워크 방에 설계된 네트워크 모니터링 호스트입니다.대중적 인 19 인치 랙 마운트 디자인 스타일을 채택, 220V AC 또는 48V DC 전원 공급을 지원하고, 12차원 이상의 스위치 값을 지원하고, 다차원 릴레이 제어 출력 및 주변 온도 및 습도 확장을 지원합니다.SMS 모니터링 및 제어 기능과 함께현대 무인 근무실의 가장 좋은 선택이 될 것입니다.

3환경 모니터링 시스템 제품 특징

• FSU1000는 캐비닛 및 기계실 스테이션의 하드웨어 제어 및 서비스용 하드웨어 획득 장치입니다.새로운 디자인은 야외 스테이션 ETC와 야외 캐비닛의 프로젝트 제공 및 프로젝트 구현의 실질적인 요구를 결합합니다., 시스템 유지보수성, 시스템 배선, 디버깅, 미학 및 기타 요구 사항의 솔루션에 중점을두고 응용 환경의 대부분의 프론트 엔드 컬렉션에 적합합니다.

• FSU1000 시리즈 전력 환경 모니터링 장치는 통신 기지 스테이션을위한 소형화, 높은 신뢰성 및 편리한 설치 전력 환경 모니터링 시스템입니다.통합 컴퓨터실과 야외 캐비닛, 그것은 특히 전력, 환경, 장비 제어 및 통신 기지 스테이션, 통합 기계실 및 야외 기계 캐비닛의 원격 모니터링에 사용됩니다.

• FSU1000 시리즈 동적 환경 모니터링 단위는 입구 경비, 물 침수, 연소, 번개 보호,에어컨 고장, 적외선, 온도 및 습도 감지 등과 도시 전력 차단 감지 및 기울기 진동 감지 기능이 있습니다.

• FSU1000 시리즈 동적 환경 모니터링 단위, 동류를 측정하는 데 사용되는 8 개의 홀 효과 센서 인터페이스와 장착된 DC 전압 측정 기능아날로그 측정 전압, 전류 송신기

• l FSU1000 시리즈 동적 환경 모니터링 유닛은 다채널

• l RS485/RS232 신호 ( 최대 16) 액세스 기능, 전원 공급, 에어컨, UPS, 리?? 배터리, 스마트 미터, 전자 문 잠금, 음성,비디오 장비 접근 프로토콜.

• FSU1000 시리즈 동적 환경 모니터링 유닛 다양한 통신 모드 선택 (RS485/RS232, TCP, UDP, SNMP, NB-IOT, 4g, Wifi 등), 네트워크에 쉽게.FSU1000 시리즈 동적 환경 모니터링 단위는 7 인치 구성 디스플레이에 액세스 할 수 있습니다..

3외관 및 인터페이스 사양

IMU 인터페이스:

IMU에 대한 패널과 인터페이스는 아래와 같습니다.

퍼투어 1-2 앞과 뒷면

일련의 라인 순서의 정의를 확장하는 것:

4환경 모니터링 시스템 설치 구성 요구 사항

RS-232 통신 인터페이스가 있는 UPS;

RS-232 통신 인터페이스와 초기 매개 변수 설정을 위한 10M/100M 이더넷 어댑터 카드를 갖춘 컴퓨터 (행정 권한)

전체 네트워크 환경

UPS 전원 및 컴퓨터 방 환경 및 주변 장치의 네트워크 모니터링, 모니터링 및 관리에 대한 기능 확장 옵션 시리즈 (선택).

5환경 모니터링 시스템 장점

1. 전면 패널은 쉽고 직관적인 조작을 위해 3인치 액체 결정 디스플레이가 장착되어 있습니다.

2. 모든 일련 포트에는 통신 상태를 시각적으로 표시하는 표시등이 장착되어 있습니다.

3. 컴팩트: 1u/19" 표준 케이스, 설치가 쉽습니다.

4. 5 세트의 센서로 장착되어 있습니다.

5. 논리 연결

6. 프로토콜 데이터의 투명한 전송 및 전송을 지원합니다.

7. 많은 수의 센서를 지원, 장비 접근, 아날로그, 스위칭, RS485/RS232

8. 신호 접근.

9. 표준 GSP 업로드, 오픈 프로토콜.

10. 플렉서블 전원 공급, AC 또는 DC 전원 공급.

11. 완전한 기능이 있는 웹 페이지는 데이터 프레젠테이션을 간단하고 직설적으로 만듭니다.

12. 버저를 장착하고, 경보 상태 로컬 음성 충고

13. 최대 16485개의 직렬 포트 (IMU 1016 버전)

14. 포트 적응력이 좋고, 동시에, 공통적으로 사용되는 모니터링 객체에는 전용 포트가 있습니다.

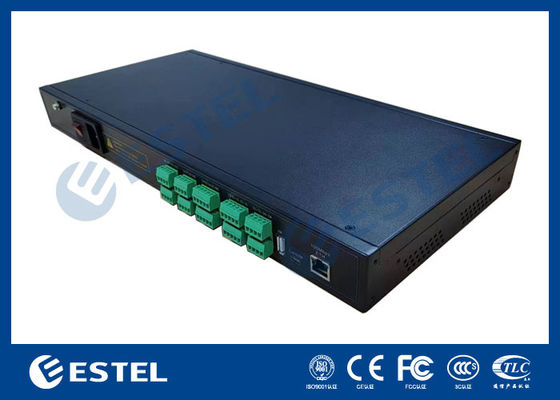

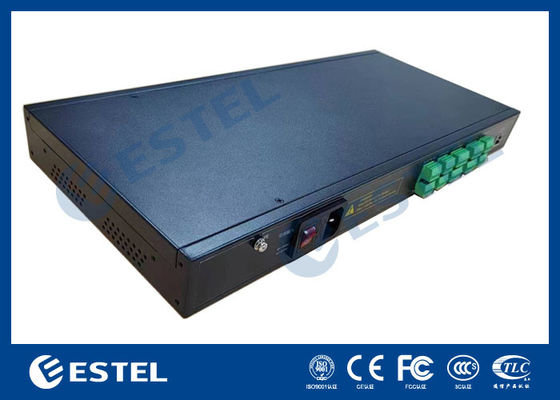

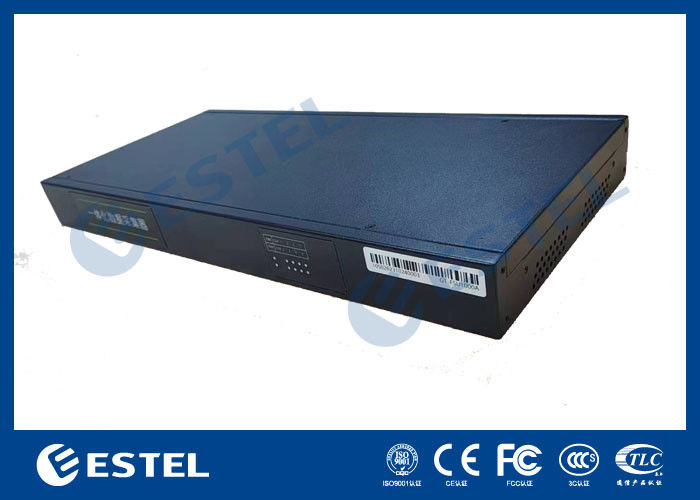

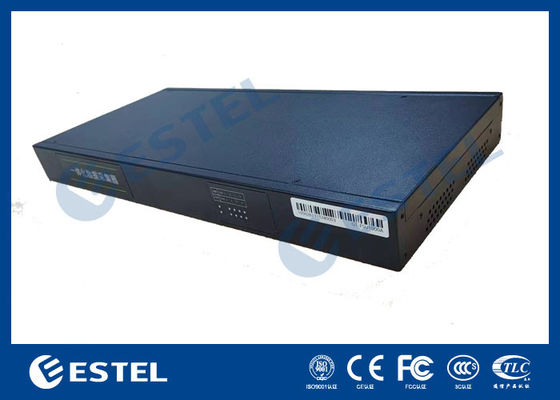

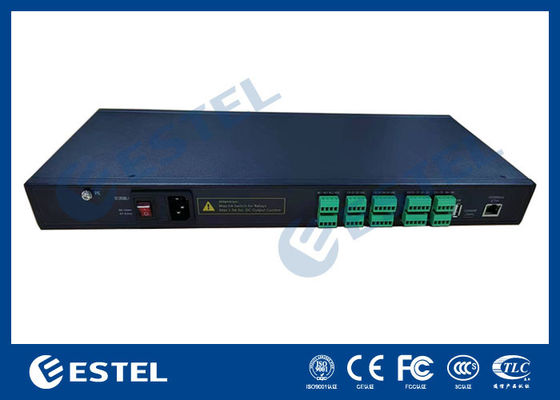

6. 제품 사진
