| 빈도: | 50/60Hz±10% | 치수: | 150mm X 100mm X 50mm |
|---|---|---|---|
| 설명: | 480W 전원 공급 장치 | 고효율: | 93.5% |
| 안전 표준: | 48V | 전력 등급: | 최대 500W |
| 분리 전압: | 3000VAC | 부하 변동분: | ± 1% (230vac) |
| 인증: | UL, CE, RoHS 준수 | 선형 조정 비율: | ± 0.5% |
| 부하 출력: | (10-63)A*10 | 오염 정도: | 2 |
| 입력 전류: | 0.5A (115VAC); 0.25A (230vac) | IP등급: | IP20 |
| 보호 기능: | 과전압, 과전류, 단락, 과열 | ||
| 강조하다: | DIN 레일 설치 서지 보호 장치,40KA 전압 보호 장치,전력 분배 서지 보호 장치 |
||
제품 설명

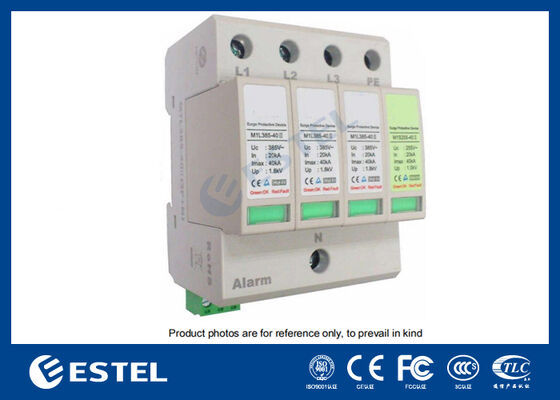

M1L385-40 II 서지 보호 장치(SPD)는 저전압 배전 시스템에서 과전압 상태 및 전력 서지로부터 장비를 보호하도록 설계된 매우 신뢰할 수 있는 전기 보호 시스템입니다. 이 장치는 과전류 및 과열 보호가 모두 필수적인 응용 분야를 위해 특별히 설계되었으며, 민감한 전기 시스템 및 전자 장치를 강력하게 보호합니다.
M1L385-40 II 모델은 Class C 보호 표준을 준수하며 최대 40kA (8/20μs 테스트)의 서지 전류를 견딜 수 있어, 과도 서지에 취약한 전력 분배 시스템 및 장비에 사용하기에 적합합니다. 원격 알람 포트 (무전압 접점)가 장착되어 있어, 잠재적인 결함 또는 고장에 대한 실시간 모니터링 기능과 경고를 사용자에게 제공하여 지속적인 시스템 무결성을 보장하고 가동 중지 시간을 줄입니다.

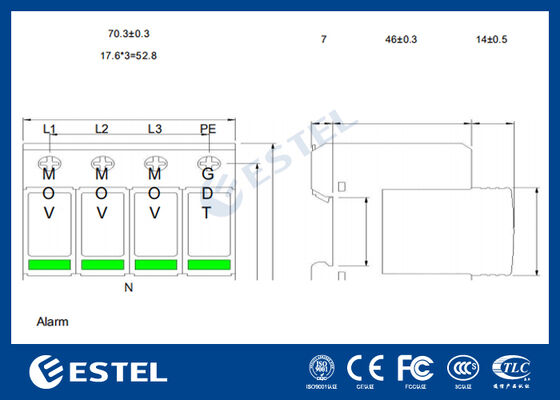

이 장치는 일반적으로 35mm DIN 레일에 장착되는 통합 베이스로 설계되어 설치 및 유지 관리가 용이하며, 이는 장비 스위치보드에 대한 일반적인 관행입니다. 이 설치 방법은 SPD가 전기 설정의 전반적인 효율성을 저해하지 않고 시스템 내에 안전하게 고정될 수 있도록 합니다. 또한 이 장치는 1.5 mm²에서 25 mm²까지의 유연한 배선 크기를 지원하며, 35 mm²까지의 경성 연결을 지원하여 다양한 설치 요구 사항을 충족합니다.
주요 사양

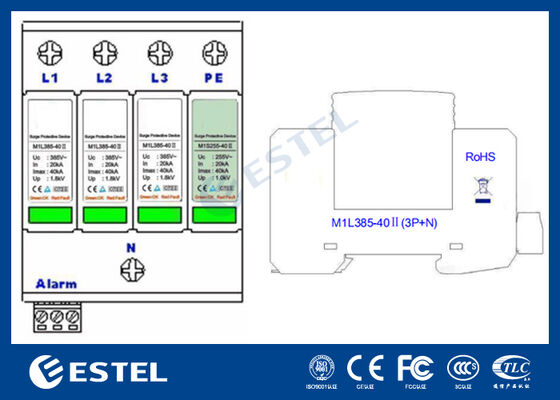

모델: M1L385-40 II (3P+N)
정격 작동 전압:
230V/400VAC (L-N / N-PE)
정격 주파수: 48Hz ~ 62Hz
최대 작동 전압:
385V (L-N) / 255V (N-PE)
공칭 방전 전류(In):
20kA (L-N; N-PE)
최대 방전 전류(Imax):
40kA (L-N; N-PE)
전압 보호 레벨(Up):
1.8kV (L-N) / 1.0kV (N-PE)
과도 과전압(TOV) 특성:
385V에서 5초 (L-N) / 400V에서 5초
1200V (L-PE) / 200ms 고장 특성
단락 전류:
25kArms
단자 연결 크기:
1.5mm² ~ 25mm² (유연) / 35mm² (경성)
알람 포트의 최대 전류:
250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)
쉘 난연 등급:
UL94 V-0
IP 등급:
IP20
알람 모니터링 시스템
M1L385-40 II SPD는 장치의 작동 상태에 대한 실시간 피드백을 제공하는 원격 알람 포트를 특징으로 합니다. 알람 시스템은 무전압 접점을 통해 활성화되며, 유지 보수 또는 교체가 필요할 때 사용자에게 경고하여 작동 효율성을 유지하고 장비 가동 중지 시간을 최소화하는 데 도움이 됩니다. 원격 알람 기능은 또한 대규모 모니터링 시스템에 통합하여 중요한 인프라에 대한 감독을 개선하는 데 도움이 됩니다.
설치 지침
이 장치는 공인 전문가만 설치하도록 설계되었습니다. 일반적으로 장비 스위치보드 내의 35mm DIN 레일에 장착됩니다. SPD는 다음 지침에 따라 배선해야 합니다.

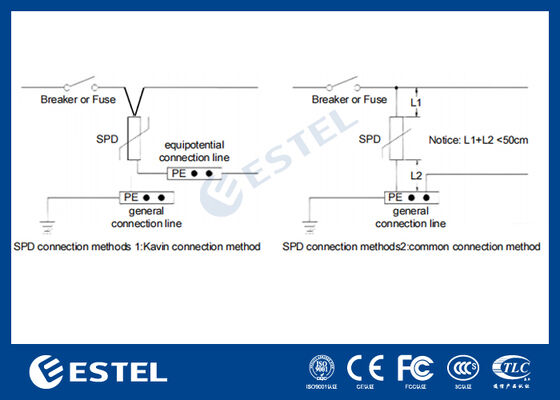

연결 방법: 배선에는 일반적인 병렬 연결을 사용할 수 있으며, 최대 16mm²의 다중 가닥 구리선을 사용할 수 있습니다. 연결 리드의 총 길이는 0.5미터를 초과해서는 안 됩니다.

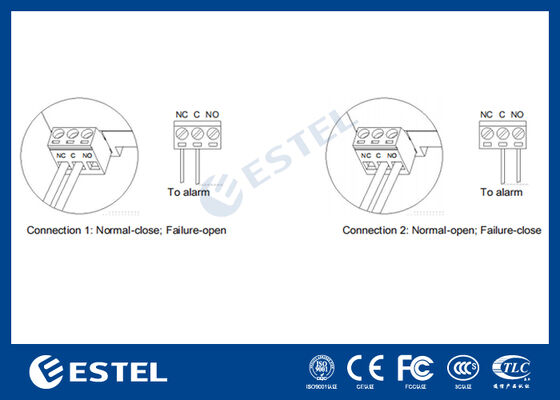

알람 연결 단자는 피뢰기의 하단에 있습니다. 원격 모니터링을 위해 사용자는 배선 플러그를 뽑고 알람의 리드를 배선 플러그의 해당 구멍에 삽입한 다음 플러그를 원래 위치에 삽입하고 나사를 조여야 합니다.
제공된 지침에 따라 장치를 전기 시스템에 통합하여 전력 서지에 대한 강력한 보호 기능을 제공하고 지속적이고 안정적인 작동을 보장할 수 있습니다.
M1L385-40 II 서지 보호 장치의 장점:
높은 서지 전류 용량: 최대 방전 전류가 40kA이므로, 이 SPD는 상당한 전력 서지 및 과도 전압을 처리하여 민감한 장비를 훌륭하게 보호할 수 있습니다.
원격 모니터링 기능: 내장된 원격 알람 포트를 통해 쉽고 편리한 모니터링 및 유지 관리가 가능하여 모든 문제를 신속하게 해결할 수 있습니다.
사용자 친화적인 설치: DIN 레일 장착 시스템은 설치를 단순화하고 기존 전기 인프라에 쉽게 통합할 수 있습니다.
넓은 전압 보호 범위: 최대 385V (L-N) 및 255V (N-PE)의 전압을 견딜 수 있어, 전력 분배 시스템의 다양한 응용 분야에 적합합니다.
내구성과 안전성: 난연성 쉘(UL94 V-0) 및 IP20 보호는 다양한 작동 환경에서 장치가 안전하고 내구성을 유지하도록 보장합니다.
응용 분야:
전력 분배 시스템: 민감한 구성 요소를 손상시킬 수 있는 과도 과전압 상태로부터 전력 시스템을 보호합니다.
통신 장비: 서지가 성능에 영향을 미치는 것을 방지하여 통신 장비의 안전을 보장합니다.
산업용 전기 시스템: 가동 중지 또는 손상을 유발할 수 있는 전기적 결함으로부터 산업 기계 및 장비를 보호합니다.
재생 에너지 시스템: 외부 요인으로 인한 전기 서지로부터 태양광, 풍력 및 기타 재생 에너지 시스템을 보호합니다.
요약
M1L385-40 II 서지 보호 장치는 과전압, 전력 서지 및 전기적 결함으로부터 전기 시스템 및 민감한 장비를 효과적으로 보호합니다. 높은 서지 전류 용량, 원격 모니터링 기능 및 DIN 레일 장착을 통한 쉬운 설치로 산업, 통신 및 전력 분배 응용 분야에 적합한 신뢰할 수 있는 선택입니다.
